看不见的“地震“，正在杀死你的精密设备 —— 用DP240(Quattro)做微振动测量，这篇文章讲透了

几乎所有精密实验室都曾遇到过这样的困惑：仪器状态正常、样品制备规范、操作人员专业，但测量结果总是差强人意——图像分辨率不够、数据重复性差、特征信号被噪声淹没。问题出在哪？答案往往藏在你脚下——环境微振动。

本文基于美国 Data Physics 公司 DP240（Quattro）便携式动态信号分析仪，结合业界的 VC 振动标准曲线，为大家系统梳理微振动测量的全流程。文末会重点分析为什么 DP240 是现场与实验室微振动评估的高性价比之选。

一、关于 Data Physics（迪飞）公司

美国 Data Physics 公司成立于 1984 年，由原惠普（HP）公司信号分析部的两位科学家创建，总部位于美国加州硅谷（San Jose）。公司在英国、法国、德国设有欧洲分公司，1995 年进入中国并设立上海、北京办事处，专注亚太市场拓展与本地化技术服务。

迪飞公司是全球振动与噪声测试领域的企业，主营业务覆盖四大产品线：

DP240（Quattro）属于其入门级便携分析仪，定位"4通道、超便携、经济型"，SignalCalc900 系列软件最新版已全面支持 Quattro 硬件平台。

二、DP240（Quattro）核心参数详解

DP240 内部代号为 SignalCalcACE（Analyzer for Capture and Evaluation），以 Quattro 硬件引擎为基础。

2.1 硬件核心指标

2.2 关键特性解读

对微振动测量而言，DP240 以下几个参数尤其值得关注：

- 24 位 ADC + 120dB 动态范围：能同时捕捉到极弱微振动信号与潜在的瞬态冲击，避免削波失真

- TEDS 传感器自动识别：现场更换传感器时无需手动设置参数

- USB 总线供电：无外接电源即可工作，地下楼层、无市电接入的现场也能直接测量

- 仅 500 克：可单兵携带，笔记本电脑 + DP240 + 三轴传感器即可构成完整测量系统

三、SignalCalc软件功能简介

DP240 配套的 SignalCalc软件是整个测量系统的"大脑"，核心功能分标准功能与扩展功能两层。

3.1 标准功能（DP240 标配）

- 时域波形测量、加窗后时域

- 线性谱 / 自功率谱（APS）/ 功率谱密度（PSD）

- 传递函数（FRF）/ 相干函数 / 脉冲响应

- 互功率谱密度（CSD）/ 同步平均

- 自相关 / 互相关函数

- PDF / CDF / 直方图

- 实时细化（Zoom-FFT）

辅助能力：工程单位制选择与转换、专业报告生成器、SignalMap数据管理、灵活显示界面、光标函数分析。

3.2 扩展功能（按需选配）

对微振动测量场景而言，以下扩展功能尤其关键：

四、微振动测量的主要应用领域

根据微振动的特征——频率 2~100 Hz、振幅 50 μm/s 以下的极微小振动（来源：谱威科技顾问股份有限公司），其应用场景集中在对振动极度敏感的制造业与科研设施。

4.1 半导体制造（晶圆厂）

- 光刻机/步进机（Steppers/Scanners）：制程节点从 1 μm到 7 nm 不断微缩，对 1~80 Hz 频段振动的敏感度呈指数级上升

- 光刻机对振动敏感度：VC-C 等级通常对应 1 μm工艺，VC-D 对应 0.3 μm工艺

- 晶圆检测设备：AOI/ATE 设备对环境振动有严苛要求

- 典型振动源：FAB 楼板刚性、HVAC 风扇、冷却水泵、人流活动

4.2 精密光学与激光

- 高倍率光学显微镜（1000×）需 VC-B

- 激光干涉仪（长路径）需 VC-E

- 光学平台（Optical Table）安装环境的验收

4.3 电子显微镜与扫描探针

- 扫描电子显微镜（SEM）：VC-C 以上

- 透射电子显微镜（TEM）：VC-D 以上

- 原子力显微镜（AFM）：VC-D 以上，0.3 μm工艺

- 电子束光刻机（E-Beam）：VC-D 以上

4.4 医疗与生命科学

- 手术室（ISO 标准 100 μm/s）

- MRI 核磁共振设备

- 质子治疗等粒子治疗设施

- 生物实验室的精密细胞操作

4.5 科研与精密设施

- 同步辐射光源

- 量子计算 / 冷原子实验（VC-G 0.78 μm/s）

- 引力波探测等前沿物理实验

- 天文观测台址评价

4.6 建筑与基础设施

- 精密设备基础与楼板的振动验收

- 地铁沿线建筑的微振评估

- 数据中心对设备振动的监控

五、微振动测量的核心目的

VC 标准制定者Colin Gordon 在 1980 年代面对的问题是：不同设备厂商对"合格振动环境"的定义混乱——有的以位移为指标（如 ≤0.5 μm），有的以加速度为标准（如 ≤0.1 g），频率范围也五花八门（5~100 Hz 不等）。VC 曲线的核心价值就是用统一的语言把"振动环境好不好"这个主观判断变成可量化、可比较的工程验收。

微振动测量的目的可以归纳为四个层次：

5.1 验收新建精密设施

在精密设备安装前，对建筑楼板、实验室台面、设备基础的振动环境进行评估，判定是否满足目标 VC 等级要求。验收报告作为"环境体检合格证"归档。

5.2 诊断与故障归因

当精密设备出现"能用但不够好"的状态（图像分辨率低、数据重复性差、特征信号被噪声淹没），可通过微振动测量排查环境振动是否为潜在原因之一。

5.3 隔振设计依据

为主动隔振系统或被动隔振方案（空气弹簧、阻尼垫、隔振平台等）的选型与设计提供实测数据基础，避免过度设计或隔振不足。

5.4 长期环境监测

通过 7×24h 连续监测，捕捉不同时段（白天/夜间、工作日/周末）、不同工况下的振动全貌，建立振动环境的长期档案，让振动状态变化可追踪、可预警（来源：仪器信息网《低频振动监测入门》）。

六、测试参数设置

使用 DP240 进行微振动测量时，测试参数应严格按"信号最高频率的 5~10 倍"原则配置采样率（来源：仪器信息网）。

6.1 频率范围设置

6.2 采样率配置

- 推荐采样率 ≥ 400 Hz（基于"80Hz 上限 × 5~10 倍"原则）

- DP240 单通道同步采样率高达 204.8 kHz，远超微振动测量需求

- 实际使用建议：可设较窄分析带宽（如 100 Hz），以换取更高的频率分辨率（最高 25,600 线），更清晰地区分干扰源频率

6.3 物理量选择

VC 标准评价量是振动速度 RMS，因此：

- 速度量（μm/s 或 mm/s）作为评价单位

- 工程单位转换在 SignalCalc软件中可直接设置

- 也可同时记录加速度（m/s²）用于辅助分析

6.4 测点布置

- 测点应布置在设备安装位置或拟安装基础上

- 推荐三向（X/Y/Z）同时测量——垂直向 + 两个水平向

- 测点应远离振源、远离人员走动通道

七、典型分析参数

测量完成后，DP240 软件中需要重点关注以下分析参数。

7.1 1/3 倍频程速度谱（核心）

这是与 VC 标准曲线对比的最直接参数。1/3 倍频程的能量平均效应能：

- 平滑 FFT 窄带谱的随机波动

- 反映设备真实感受到的"频率段总能量"

- 增强测量数据的稳健性与可比性

7.2 时域波形与 RMS 值

- 瞬时 RMS 与等效连续 RMS 反映振动整体水平

- 可直观看到周期性干扰（如设备启停、电梯运行）

7.3 FFT 窄带谱

- 用于识别离散干扰源（如某设备 50 Hz 工频、某风机 24 Hz 叶片频率）

- DP240 高分辨率（25600 线）模式下可清晰分辨相邻频率成分

7.4 PSD 功率谱密度

用于研究振动信号的统计特性与频率分布密度。

7.5 频带能量贡献分析

识别主要干扰频段——哪些 1/3 倍频程贡献最大，是后续隔振设计的重点。

7.6 长时统计（瀑布图、声谱图）

反映振动随时间的变化趋势，尤其在长时监测中能捕捉到：

- 白天 vs 夜间的差异

- 工作日 vs 周末的差异

- 设备开/停过程的瞬态

八、使用 DP240 进行微振动测量的注意事项

8.1 传感器选型是首要环节

"传统的加速度计在低频段容易受到噪声干扰，测量精度下降。对于 1 至 80 Hz 的低频振动监测，通常需要使用地震计级别的传感器，以获得足够的测量灵敏度。"（来源：仪器信息网）

微振动量级极小（μm/s 级），对传感器的灵敏度和低频本底噪声有严苛要求：

8.2 采样参数与抗混叠

- DP240 内置硬件抗混叠滤波器，避免在软件中关闭

- 实际测量带宽建议 100~200 Hz，超过部分用低通滤波器截掉

- 频率分辨率 = 采样率 / FFT 线数，25600 线模式下可获得 1 Hz 以下分辨率

8.3 接地与屏蔽

- DP240 通过 USB 与电脑连接，应保证良好接地，避免工频干扰

- 传感器信号线应使用双屏蔽电缆，远离强电与大功率设备

- 测量前检查环境电磁干扰情况

8.4 测量时段选择

- 单次瞬时测量只能反映某一时刻的振动状态

- 重要验收项目应安排7×24h 长时监测，至少覆盖一个工作日和一个夜间时段

- 测量期间应记录外部环境变化（人员、设备启停、天气等）

8.5 测点固定

- 传感器应使用刚性夹具或专用磁座牢固固定在被测基础/台面上

- 避免通过软垫、胶带等弹性连接，会引入虚假衰减

- 必要时使用耦合剂（凡士林、蜂蜡）保证传感-基面耦合

8.6 避免人员干扰

- 测量期间操作人员应离开测点，减少走动引入的瞬时振动

- 实验室空调/通风可记录开启/关闭状态，便于分析数据

- 周边大型设备（电梯、压缩机等）应记录启停时间

8.7 多次测量验证

- 同一测点应至少重复测量 2~3 次，验证数据可重复性

- 不同测点测量结果应空间合理（相邻点振动级别接近）

8.8 设备校准

- 测量前确认传感器灵敏度（TEDS 自动读取或手动输入）

- 定期对整个测量链（传感器+线缆+DP240）进行系统校准

- DP240 出厂已经过校准，但建议每 1~2 年做一次第三方校准

九、测量结果的查看、输出与标准比对

9.1 软件内的实时查看

SignalCalc软件支持多窗口叠加显示：

- 时域波形窗口：观察瞬时变化

- 1/3 倍频程频谱窗口：直接与 VC 标准对比

- FFT 窄带谱窗口：定位干扰源

- 光标读数：精确读取关键频点数值

- 瀑布图：观察频谱随时间变化

9.2 数据导出

SignalCalc软件支持：

- 时域数据导出（UFF、TDF、ASCII 等格式）

- 频谱数据导出（CSV/Excel）

- 波形文件（可用于 SignalPost、MATLAB 等后处理）

- 复制图像直接生成报告插图

- 专业报告生成器一键输出 PDF 报告

9.3 与 VC 标准曲线的比对方法

这是微振动测量最关键的环节。

步骤 1：选择评价量

- VC 标准评价量为 1/3 倍频程速度谱 RMS 值，单位 μm/s

步骤 2：选择目标等级

- 根据待安装设备对环境的要求，确定目标 VC 等级（如 VC-C、VC-D）

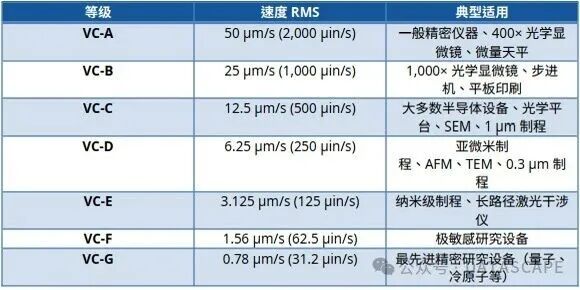

- 各等级典型适用设备见下表（综合谱威科技、固德科技、振迪检测多来源数据）：

步骤 3：叠加对比

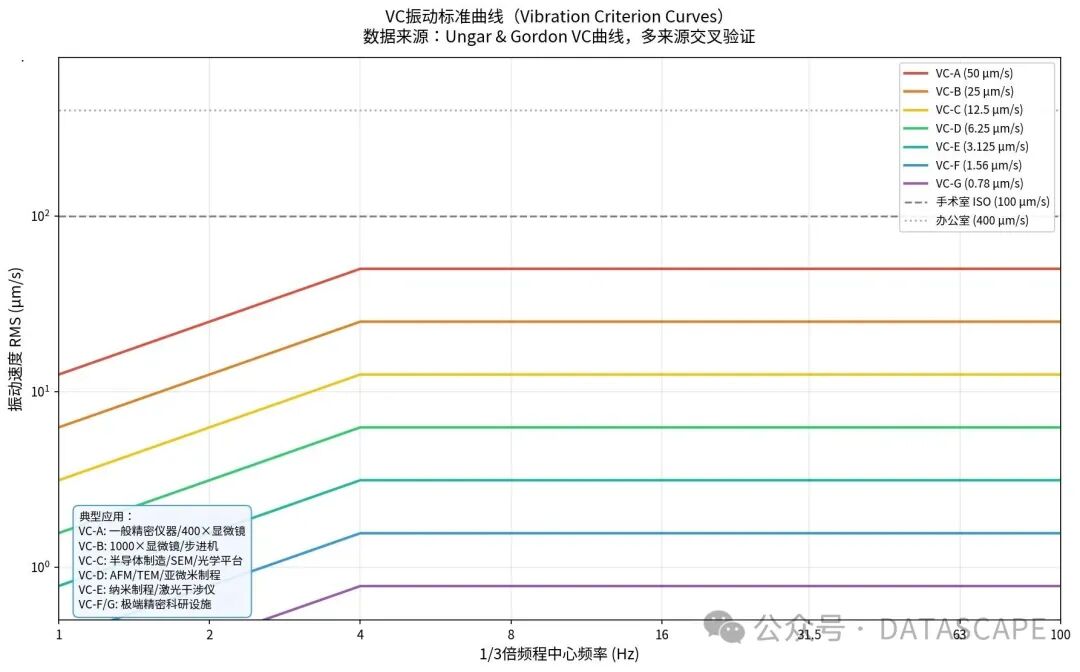

将实测 1/3 倍频程速度谱曲线与目标 VC 等级曲线画在同一双对数坐标系下，X 轴为 1/3 倍频程中心频率（1~100 Hz），Y 轴为速度 RMS（μm/s）。

判定规则：所有 1/3 倍频程频带的 RMS 速度值均低于目标等级曲线限值时，判定"达标"；只要任何一个频带超标，整体环境即判定为"不达标"。

步骤 4：超标频段分析

如未达标，应进一步：

- 分析超标频段对应的振动来源（通过 FFT 窄带谱定位具体设备）

- 评估隔振方案：主动隔振、被动隔振、台座改造、远离振源

- 改造后重新测量验证

步骤 5：完整验收报告

一份合格的微振动验收报告应包含：

- 测点布置图（含坐标系、周边振源位置）

- 各测点三向振动谱曲线（1/3 倍频程 + FFT 窄带）

- 与目标 VC 等级的对比图（直接展示达标/超标）

- 测量时段、传感器型号、采样参数等元数据

- 明确的环境评估结论：达标/不达标 + 建议措施

十、总结：DP240 用于微振动测量的优势

回到本文主题：用 DP240（Quattro）做微振动测量，与传统方案相比到底有何优势？

10.1 便携，部署灵活

- 仅 500 克 + USB 总线供电，笔记本 + DP240 + 传感器 = 完整测量系统

- 无需外接电源、UPS，地下楼层、无市电的现场也能直接测试

- 工程师差旅可随身携带，现场测试"说走就走"

10.2 性能不打折

- 24 位 ADC、120 dB 动态范围、32 位浮点 DSP

- 单通道同步 204.8 kHz 采样、最高 25,600 线 FFT 分辨率

- 关键的低频微振动场景绝对够用

10.3 软件生态成熟

- SignalCalc900 系列软件功能完备

- 实时 1/3 倍频程分析与 VC 标准比对无缝对接

- 多窗口叠加、报告自动生成、数据库管理

10.4 性价比突出

- 作为 DP 产品线的入门机型，以经济型价格提供专业级分析能力

- 4 通道配置满足三向+参考点的典型微振动测点

- 相比传统微振动专用系统，成本降低一个数量级

10.5 品牌值得信赖

- Data Physics 源自 HP 信号分析部，40 余年技术积淀

- SignalCalc软件持续迭代，2026 年发布 3.3 版本（v3.3 software release），对 Quattro 提供长期支持

10.6 一机多用

除微振动测量外，DP240 还能完成振动分析、模态测试、声学测量、列车振动、信号源输出等多项工作，一台分析仪覆盖多个测试场景。

写在最后

微振动测量本质上是一项"环境体检"：在精密设备安装前，客观回答"这里能不能装？"的问题；而在设备出现性能异常时，客观回答"环境是不是元凶？"的问题。

DP240（Quattro）以其超便携、120dB 动态范围、实时 1/3 倍频程分析、专业报告生成能力，恰好覆盖了微振动测量的全流程需求。无论是半导体厂的工艺工程师、医院基建项目的甲方代表、还是高校实验室的设备管理员，都能从这套系统中获益。

*数据来源说明：本文涉及的 VC 曲线数值（VC-A 至 VC-G）综合自谱威科技顾问、振迪检测、固德科技、知乎《振动准则 VC 曲线深度解读》等多源资料并交叉验证；DP240 技术参数来自 Data Physics 、NavconEngineering 及国内代理商产品页。*

如果你的项目正面临以下问题：

- 新建精密实验室，需要做环境振动验收？

- 现有设备性能不达标，怀疑环境振动影响？

- 需要长时振动监测建立环境档案？

- 隔振方案缺乏实测数据支撑？

欢迎联系 Data Physics 中国区授权代理——北京华源泰科技发展有限公司，我们将为您提供基于 DP240 的整套微振动测量解决方案。
