DP240便携式数据采集分析仪域波形、加窗函数后时域波形、线性谱、自功率谱、功率谱密度(PSD)、传递函数、相干函数、脉冲响应函数、互功率谱密度(CSD)、同步平均、自相关函数，互相关函数、概率密度函数(PDF)、累积分布函数(CDF)、直方图(Histogram)，实吋细化等。

DP240便携式数据采集分析仪简介：

经典4通道振动与噪声等实时测量与分析系统

基本测量

时域波形、加窗函数后时域波形、线性谱、自功率谱、功率谱密度(PSD)、传递函数、相干函数、脉冲响应函数、互功率谱密度(CSD)、同步平均、自相关函数，互相关函数、概率密度函数(PDF)、累积分布函数(CDF)、直方图(Histogram)，实吋细化等。

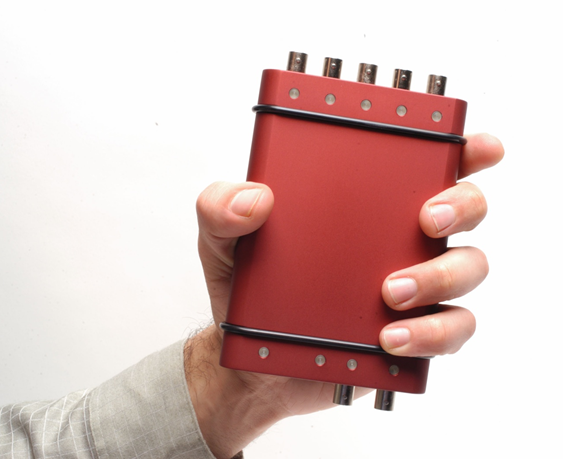

超便携、经济型动态信号分析仪

SignalCalcACE分析仪仅500克重，却具有好的信号处理能力:4个输入通道、2个输出通道、1个转速通道，40kHz分析频宽(94kHz可选)，超过120dB的动态范围。无论旅行还是工作，甚至没有电源的情况下，ACE都可将任何笔记本电脑变成一台高精度的动态信号分析仪。

√4通道输入，2个信号源

√专用高速转速通道

√120dB~150dB动态范围

√40kHz实时频宽(94kHz可选)

√友好的用户界面

√坚固可靠的设计

扩展测量

多输入多输出(MIMO)、冲击响应谱分析(SRS)、冲击跌落测试、步进正弦、基于转速的测量、阶次跟踪、解调、转子动力学、动平衡、瀑布图和声谱图、实时倍频程、声强和声功率、声质量-响度、磁盘记录、回放和分析、质量控制/事件捕抓、环境试验数据压缩、带谷预报、报警和中断。

DP240便携式数据采集分析仪系统特性

√仅500克重

√32位浮点高速DSP，每通道204.8kHz采样频率

√40kHz分析频宽(94kHz可选)

√24位AD/DA,120dB~150dB动态范围

√4个输入通道，支持ICP，TEDS传感器

√1个高速转速通道

AC/DC藕合，单端或差分输入

√2个独立输出通道(信号源)

信号源:正弦、扫描正弦，随机，噪声，伪随机,促发随机，调频正弦，冲击，瞬变波形等等

√支持电脑供电

√模拟电路设计

√准确的信号处理算法

√直观的用户界面

标准功能

√波形测量

√自功率

√传递函数(FRF)

√同步平均

√自相关

√直方图

扩展功能

√细化分析

√高分辨率，支持25600线

√基于转速的测量

√阶次跟踪

√解调

√转子动力学

√动平衡

√瀑布图，声谱图，坎贝尔图

√多输入多输出(MIMO传涵测量)

√步进正弦

√冲击响应谱分析(SRS)

√冲击跌落测试

、实时倍频程

√声质量-响度

√声强和声功率

√磁盘记录、回放和分析

√质量控制/事件捕抓

√环境试验数据压缩

√带谷预报、报警和中断

产品特点：

Quattro硬件引擎

ACE便携且坚固是其*大的特点，USB2.0的连接供电方式，将您的笔记本电脑或者台式机变成一台高精度的动态测量分析仪。实时分析带宽从DC-93kHz(204.8kHz采样率)，提供32位浮点数DSP处理器，所有输入通道均配置专属的24位sigma-delta ADC和24位DAC。内置抗混叠滤波器保护输入和输出，提供超过120dB的动态范围的实时动态处理能力。

应用:

4个输入、2个输出和专属转速通道，提供所有动态分析所需的*核心，拥有时域、频域、阶次和幅值域的分析能力。使用ACE同步平均可以轻松寻找到噪声中的周期性特征;相关分析可以揭示时间历程中的相似性和时序性;使用FFT谱分析可以获得频域成分以及谱密度量级;通过传递函数、相干和脉冲响应函数可以识别线性系统特性。标准功能包含常规信号测量、频谱分析、工程单位制选择和转换、专业报告生成器、SignalMap的数据管理，灵活的显示界面、光标函数分析等。可扩展模块如:实时1/3倍频分析、声功率和声强、转速测量、阶次跟踪、MIMO和步进正弦试验、动平衡、冲击响应谱分析、解调、转子动力学分析、瀑布图和色谱图、海量存储、高分辨率FFT分析等。
